一、項目概述

?項目名稱：廣東某儀表制造有限公司弱電系統工程案例

?項目背景：為適應現代智能制造、提升生產效率、保障廠區安全、實現信息化管理，擬建設一套技術先進、擴展性強、運行穩定的綜合弱電系統。

?建設目標：

　　安全：構建“無死角”的安防體系，保障人員、資產和生產數據的安全。

　　高效：打造高速、穩定、全覆蓋的網絡環境，支撐生產執行系統、企業資源計劃等系統的穩定運行。

　　智能：實現人員、車輛、設備的智能化管理，提升運營效率。

　　融合：各子系統數據互聯互通，為工廠“數字孿生”和智能決策提供數據基礎。

二、設計原則與標準

?設計原則：

　　先進性：采用成熟且具有一定前瞻性的技術。

　　可靠性：系統關鍵部分采用冗余設計，確保7x24小時穩定運行。

　　擴展性：預留接口和容量，便于未來系統擴容和升級。

　　開放性：遵循國際標準協議，便于系統集成和信息共享。

　　易管理性：提供統一、友好的管理平臺，降低運維成本。

?設計標準：

　　《智能建筑設計標準》

　　《綜合布線系統工程設計規范》

　　《安全防范工程技術標準》

　　《民用建筑電氣設計標準》

三、各子系統詳細設計方案

1、綜合布線系統

　　作為所有信息系統的“神經網絡”，是本項目的基礎。

　　主干網絡：采用單模光纜，連接核心機房與各車間/辦公樓配線間。

　　水平布線：采用六類或超六類非屏蔽雙絞線，確保千兆/萬兆到桌面。生產區域采用工業級網線或光纖，具備防油、防腐蝕、抗干擾特性。

?信息點布置：

　　辦公室：按工位部署。

　　生產車間：覆蓋PLC控制柜、生產線工控機、數據采集點、AGV?？奎c(diǎn)。

　　倉庫/實驗室：根據設備和管理需要部署。

　　公共區域：部署無線AP接入點。

2、網絡系統

　　核心層：部署高性能核心交換機，采用雙機熱備或堆疊技術。

　　接入層：在各區域部署工業交換機，部分關鍵區域(如中央控制室)采用冗余鏈路。

　　無線網絡：采用高密度無線AP實現全覆蓋。生產區需采用工業級Wi-Fi，滿足AGV、手持終端等移動設備的漫游和無縫切換需求。

　　VLAN劃分：按功能劃分VLAN(如辦公VLAN、生產VLAN、安防VLAN、訪客VLAN)，進行網絡隔離，保障安全與性能。

　　網絡安全：部署下一代防火墻、入侵檢測系統、上網行為管理等，構建縱深防御體系。

3、安全防范系統

?視頻監控系統：

　　前端：在廠區主出入口、周界、車間、倉庫、財務室、關鍵設備區等部署網絡高清攝像機。類型包括：全景球機、人臉識別筒機、室內半球、防爆攝像機等。

　　存儲：采用NVR或CVR進行集中存儲，關鍵區域視頻保存90天以上。

?入侵報警系統：

　　周界防范：采用電子圍欄或振動光纖，防止非法闖入。

　　內部防范：在重要房間(如數據中心、檔案室)部署紅外微波雙鑒探測器、門磁。

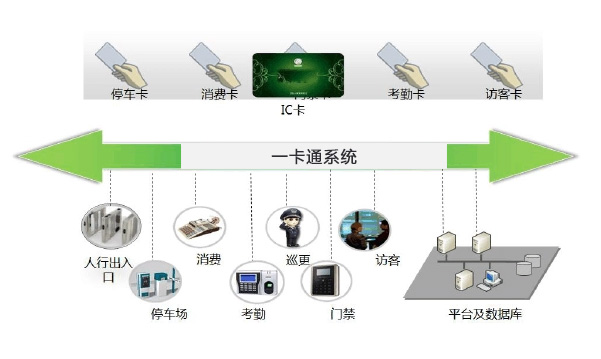

?門禁一卡通系統：

　　控制：在主要出入口、重要房間、車間入口部署雙向讀卡器門禁。

　　識別方式：支持刷卡、指紋、人臉識別等多模態方式。

　　集成：與考勤、消費、梯控系統集成，實現“一卡通”。

　　巡更系統：采用離線式或在線式電子巡更，確保安保人員按既定路線和時間巡邏。

4、數據中心機房工程

　　裝飾裝修：防塵、防靜電、防火處理。

　　供配電系統：采用雙路市電+UPS(不間斷電源)+備用發電機，確保機房設備持續供電。

　　精密空調：保持恒溫恒濕的環境。

　　動環監控：對供配電、UPS、空調、漏水、溫濕度、煙感等進行實時監控和報警。

　　機柜與布線：采用標準網絡機柜，實現強弱電線路的規范化管理。

5、公共廣播與背景音樂系統

　　功能：平時播放背景音樂或通知，在消防應急時能強制切換為消防廣播。

　　分區：按車間、辦公室、倉庫、公共區域進行分區管理。

　　生產應用：可與生產系統聯動，在特定工位進行語音提示。

6、會議系統

　　普通會議室：部署投影/顯示系統、擴聲系統、無線投屏系統。

　　大型會議室/報告廳：增加視頻會議系統、中控系統，實現一鍵式環境控制。

7、信息發布系統

　　在廠區主入口、食堂、辦公樓大廳等區域部署液晶顯示屏，用于發布公司新聞、生產指標、安全通知、歡迎信息等。

四、系統集成與智能化管理平臺(可選)

　　建議建設一個統一的IBMS智能建筑管理平臺，將以上各子系統(尤其是安防、門禁、消防、能耗)進行集成。

　　統一界面：在一個圖形化界面上集中監控和管理所有設備。

　　聯動預案：實現跨系統聯動，例如：消防報警時，視頻監控系統自動彈出對應畫面，門禁系統自動打開逃生通道。

　　數據分析：匯聚各系統數據，為工廠運營管理提供數據支撐和決策依據。

五、項目實施與管理

?項目階段：

　　深化設計與籌備

　　設備采購與檢驗

　　管線敷設與施工

　　設備安裝與調試

　　系統聯調與試運行

　　培訓與驗收移交

?售后服務與維護

　　質量管理：嚴格執行施工規范，做好隱蔽工程驗收。

　　進度管理：制定詳細的施工進度表，確保項目按期完成。

　　安全管理：遵守廠區安全生產規定，杜絕安全事故。

六、投資估算與效益分析

　　投資估算：需根據具體點位數量、設備選型品牌、施工難度等進行詳細核算。主要包括設備費、工程費、設計費、培訓及運維費。

?效益分析：

　　管理效益：提升管理效率，實現人員、車輛的精細化管控。

　　安全效益：大幅降低偷盜、破壞等安全風險。

　　生產效益：穩定的網絡和數據采集為MES等系統提供支撐，優化生產流程。

　　長期效益：為工廠數字化轉型奠定堅實基礎，提升企業核心競爭力。

　　百實科技儀表廠弱電工程系統方案為儀表廠構建了一個全方位、立體化的弱電系統框架。通過各子系統的協同工作，不僅能滿足當前的生產、辦公和安全需求，更能面向未來，為打造一個安全、高效、綠色的“智慧工廠”提供強大的基礎設施保障。
