針對園區弱電布線改造，這是一個比單一廠房更復雜、更系統化的工程。它不再僅僅是“亮燈”的問題，而是涉及到整個園區的基礎網絡、語音通訊、安防監控、門禁一卡通以及辦公網絡的重新規劃與物理承載。百實科技園區弱電布線改造的核心在于：統一規劃、物理分層、光纖到戶/到樓、集中管理。以下是一份綜合性的園區弱電布線改造解決方案：

1、改造原則與前期勘察

　　在進行布線改造前，需要明確現狀與需求：

　　?現狀梳理：原有管道是否堵塞?原有線纜(如電話線、同軸電纜)是否可以抽除或利舊?弱電井狀況如何?

　　?需求確認：確定哪些系統需要改造(網絡、監控、電話、有線電視、背景音樂等)，以及未來3-5年的帶寬需求(通常建議主干萬兆，千兆到桌面)。

　　?管槽規劃：嚴格遵循強弱電分離原則(間隔至少30cm-50cm)，避免強電干擾。規劃新的橋架、PVC管或鍍鋅管路徑。

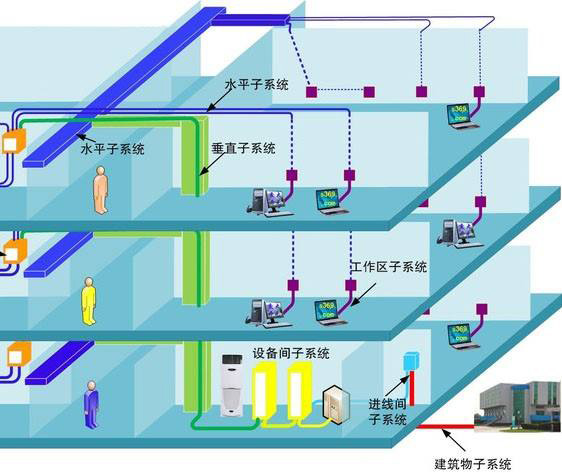

2、系統總體架構

　　園區改造通常采用三層或兩層星型拓?fù)浣Y(jié)構，以實現統一管理：

　　?核心層：設在中心機房(監控中心)，部署核心交換機、配線架、主跳線。

　　?匯聚層：每棟樓或每個區域設置弱電間/匯聚點，部署匯聚交換機和樓棟配線架。

　　?接入層：用戶終端(辦公室、信息點、攝像頭、AP等)。

3、核心子系統詳解

A. 綜合布線系統(物理基礎)

　　這是改造的重中之重，相當于園區的“神經網絡”。

　　?傳輸介質選擇：

　　主干：采用室外單模或多模光纜(推薦OS2單模，傳輸距離遠，未來可升級)，連接中心機房與各樓棟匯聚點。

　　水平：采用六類或超六類非屏蔽雙絞線，從樓棟弱電間敷設至各個辦公室的工位或信息點。

　　特殊場合：考慮到工業環境或電磁干擾強的區域，可能需要考慮使用屏蔽系統或光纖到桌面。

　　標識與管理：改造時必須建立嚴格的標簽體系(兩端及配線架)，確保每一根線都有據可查，這是未來運維的關鍵。

B. 設備間與機房改造

　　機柜安裝：安裝標準服務器機柜，合理規劃設備擺放(交換機、配線架、理線器)。

　　配線工藝：規范打線，使用理線器整理跳線，保持機柜整潔，便于散熱和維護。

　　電源與接地：為弱電設備提供獨立供電回路(UPS不間斷電源)，并做好聯合接地或獨立接地，防雷防浪涌。

C. 管線與橋架施工

　　室外部分：利用原有弱電管道穿管，如管道堵塞需進行管孔疏通或重新開挖埋設PE管。過路需預埋鋼管。

　　室內部分：在天花板內安裝鍍鋅橋架，或沿墻敷設PVC線槽。所有線纜在管內嚴禁接頭。

4、園區關鍵業務子系統布線

　　布線改造不僅要布“線”，更要服務于具體的業務系統：

?視頻監控系統：

　　前端攝像頭布線：為每個IP攝像頭敷設網線(或光纖)+ 電源線(若采用POE供電，則只需一根網線)。

　　后端布線：所有攝像頭線路匯聚至弱電間，連接至POE交換機，最終接入存儲設備(NVR)。

?門禁一卡通系統：

　　為每個門禁點敷設RVV2*1.0(電源線)+ RVVP4*0.75(控制線/讀頭線)+ 網線(或RS485總線)。

　　所有線路匯聚至門禁控制器，再由控制器通過網絡上傳至服務器。

?公共廣播系統：

　　通常采用RVV2*1.5或2.5音頻線，從廣播功放輸出至各樓層的音量控制器和喇叭。

　　若為IP廣播，則需部署網線連接各IP終端。

?無線覆蓋系統：

　　在公共區域、會議室、食堂部署AP(無線接入點)，需為其敷設網線(POE供電)并規劃好安裝位置。

5、改造實施的關鍵步驟

　　?臨時保障：在進行舊線拆除或割接前，建立臨時網絡或通訊系統，保障園區基本辦公不受長時間中斷。

　　?舊線清理：拆除廢棄不用的舊線纜(如廢棄的電話專線)，釋放管道和橋架空間。

　　?新線敷設：先布管，后穿線。嚴格測試每一根線纜的通斷和性能(Fluke測試)。

　　?機柜割接：在深夜或周末進行設備割接，將舊設備上的線路平滑遷移至新配線架和新交換機。

　　?標簽與圖紙：繪制最終的竣工圖紙(CAD)，詳細標注每條線路的走向和點位編號，移交物業。

6、方案價值

　　通過系統化的弱電布線改造，園區將獲得：

　　?高帶寬基礎：光纖主干支持未來業務擴展。

　　?極簡運維：規范的標簽和集中的機房，故障定位快，維護成本低。

　　?安全性提升：強弱電分離、規范接地，減少信號干擾和安全隱患。

　　?美觀整潔：橋架和暗管敷設避免了“飛線”和“蜘蛛網”。
